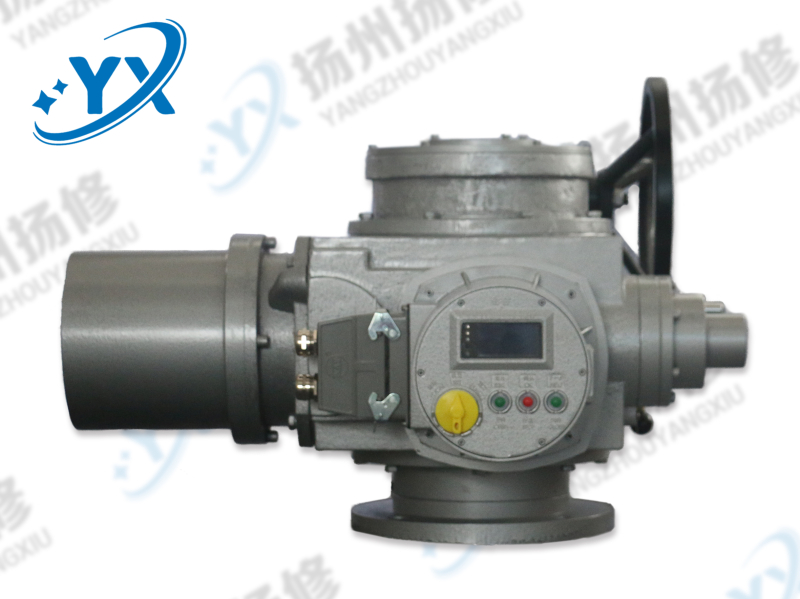

产品名称: F-DZW250多回转智能非侵入式电动执行器

发布日期: 2018-12-20

点击数: 6191

询价: 点击产品询价

二维码:

简述:

产品详情

侵入式F-DZW系列多回转阀门电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀,它可以控制指令动作,是对阀门实现远控、集控和自动控制的驱动装置。本系列产品不仅适用于电站,还可以用于石化、冶金、公用事业等。
主要型号有:F-DZW10,F-DZW15,F-DZW20,F-DZW30,F-DZW45,F-DZW60,F-DZW90,F-DZW120,F-DZW180,F-DZW250,F-DZW350,F-DZW500,F-DZW800,F-DZW1000
技术参数
  环境温度    -20℃~+60℃
  环境湿度    ≤95%(+25℃时)
  防护等级    IP55,IP65(特殊订货)
  转矩重复精度    ≤7%
  位置重复偏差    ≤5°
  主要电气参数
  电    源    三相    380V  AC±10%    50Hz
  接插件    端子类型  24芯  6芯
  接    点  500VAC/DC  16A  600VAC/DC  35A
  导线截面  ≤2.5mm2  ≤6mm2
  输入/输出信号    开关量输入    外部/内部电源供电
  电压    24VDC±10%      电流    ≤10mA
  脉冲宽度:>100ms
  光电隔离
  开关量输出    输出方式:无源接点  4路
  容量:125VAC/30VDC    5A
  位置反馈输出    范围:4~20mA
  负载能力:≤750Ω
  线性度:≤0.3%

  特点
        1.  非侵入式,就地操作器件采用非接触感应元件。
        2.  人机界面,采用高亮度、高对比度显示器,中英文菜单,方便用户进行设置与调试。
        3.  红外遥控,采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
        4.  精确定位,准确的阀门定位。采用数字传感器对阀门位置进行精确监测。
        5.  控制模式,多种远方控制方式供用户选择,远方控制信号均与内部实现电气隔离。
        6.  信号自由组态,最多可输出4路接点信号供用户选择使用,每一路信号可自由定义。
        7.  相序自动校正,执行机构旋向可自由设定,CPU可自动校正电源相序,接线时无需考虑电源相序。
        8.  缺相保护,CPU具有电源缺相和输出缺相保护功能。
        9.  故障自诊断,内部CPU不断收集执行机构的各种信息,监控执行机构的运行状态,经过自诊断发出各种报警和故障信息,方便用户即使快速地处理故障。
        10.紧急操作,优先响应“紧急”开关里输入信号,一旦有效,执行机构运行至事先设定紧急位置。
        11.调试方便,仅需设定与记录开、关方向终端位置,调试工作即可完成
性能参数表


型    号  公称 转矩 (N.m)  最大 控制转矩 (N.m)  最小 控制转矩(N.m)  允许通过 阀杆直径 (mm)  手动 速比  输出 转速 (r/min)  电机 功率 (kW) 重量 (kg)
  F-DZW5A  50  75  ≤25  28  1:1  18  0.12  38
  F-DZW10  100  150  ≤50  24、36  0.25  54
  F-DZW10(I)  24
  F-DZW15  150  225  ≤75  28  0.25
  F-DZW15(I)  24  0.37
  F-DZW20  200  300  ≤100  40  0.37
0.55  59
  F-DZW20(I)  28
  F-DZW30  300  450  ≤150  40  24  0.55  60
  F-DZW30(I)  28
  F-DZW45  450  675  ≤225  48  24  1.1  100
36  1.5
  F-DZW60  600  900  ≤300  24  1.5  103
36  2.2
  F-DZW90  900  1350  ≤450  60  24  2.2  128
  F-DZW90(I)  48  36  3.0
  F-DZW120  1200  1800  ≤600  60  24  3.0  132
  F-DZW120(I)  48
  F-DZW180  1800  2160  ≤900  70  25:1  24  4.0  245
36  5.5
  F-DZW250  2500  3000  ≤1250  24  5.5  250
  F-DZW350  3500  4200  ≤1750  80  13:1  18  7.5  450
  F-DZW500  5000  6000  ≤2500  10  460
  F-DZW800  8000  9600  ≤4000  80  90:1  12  13  780
  F-DZW1000  10000  12000  ≤5000  100  15  810
