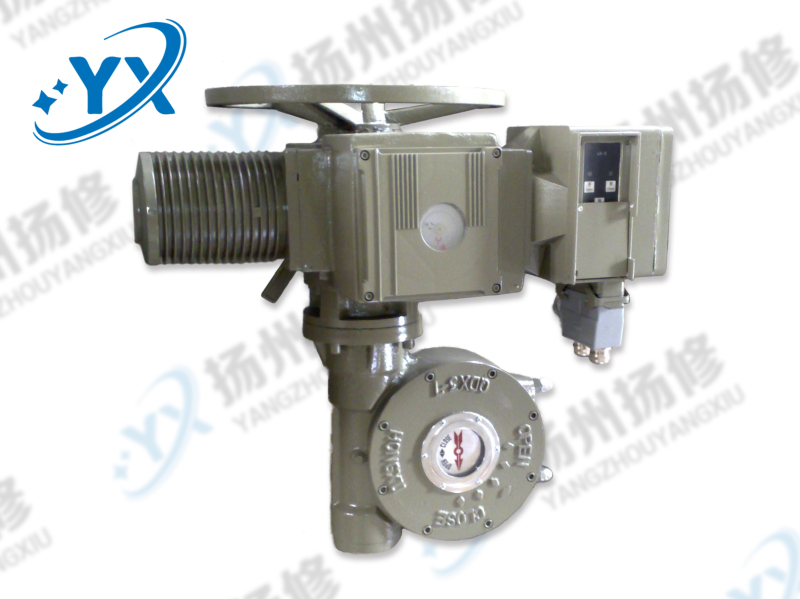

产品名称: 2SQ3(J)系列角行程电动执行机构

发布日期: 2018-12-20

点击数: 4529

询价: 点击产品询价

二维码:

简述:

产品详情

     2SQ(J)30/35部分回转电动执行机构
  适用于对开环控制或闭环控制系统中各类蝶阀、球阀、风门挡板及调节阀进行控制或调节的一种装置,是2SA30/35的派生产品,它由2SA30/35+二次减速器组成;2SQ(J)30开关电动执行机构输出转矩范围:110-60000Nm,全行程时间:9-54s;2SQ(J)35调节型电动执行机构输出转矩范围:110-12600Nm,全行程时间:9-54s。

2SQ(J)30系列开关型部分回转电动执行机构性能参数

型号 基本结构 控制转距范围(Nm) 输出转速(r/min) 90°全行程时间(s)
2SQ(J)3011 2SA3011+JWX2 110-300 5/3、7/6、5/6 9、13、18
2SQ(J)3012 2SA3012+JWX1 300-900 5/4、7/8、5/8 12、17、24
2SQ(J)3021 2SA3021+JW90 900-1500 5/6、7/12、5/12 18、26、36
2SQ(J)3022 2SA3022+JW100 1500-3000 1、7/10、1/2 15、22、30
2SQ(J)3031 2SA3031+JW135 3000-6000 8/11、1/2、4/11 21、30、41
2SQ(J)3032 2SA3032+JW165 6000-12000 5/6、7/12、5/12 18、26、36
2SQ(J)3032-1 2SA3032+JW264 12000-18000 5/9、7/18、5/18 27、39、54
2SQ(J)3041 2SA3041+JW264 18000-36000 5/9、7/18、5/18 27、39、54
2SQ(J)3042 2SA3042+JW328 36000-48000 20/33、14/33、10/33 25、35、50
2SQ(J)3042-1 2SA3042+JW380 48000-60000 2/3、7/15、1/3 23、32、45


2SQ(J)35系列调节型部分回转电动执行机构性能参数

型号 基本结构 控制转距范围(Nm) 输出转速(r/min) 90°全行程时间(s)
2SQ(J)3511 2SA3511+JWX2 110-220 5/3、7/6、5/6 9、13、18
2SQ(J)3512 2SA3512+JWX1 300-600 5/4、7/8、5/8 12、17、24
2SQ(J)3521 2SA3521+JW90 600-1000 5/6、7/12、5/12 18、26、36
2SQ(J)3522 2SA3522+JW100 1000-2000 1、7/10、1/2 15、22、30
2SQ(J)3531 2SA3531+JW135 2500-4000 8/11、1/2、4/11 21、30、41
2SQ(J)3532 2SA3532+JW165 4500-8000 5/6、7/12、5/12 18、26、36
2SQ(J)3532-1 2SA3532+JW264 8000-12600 5/9、7/18、5/18 27、39、54
