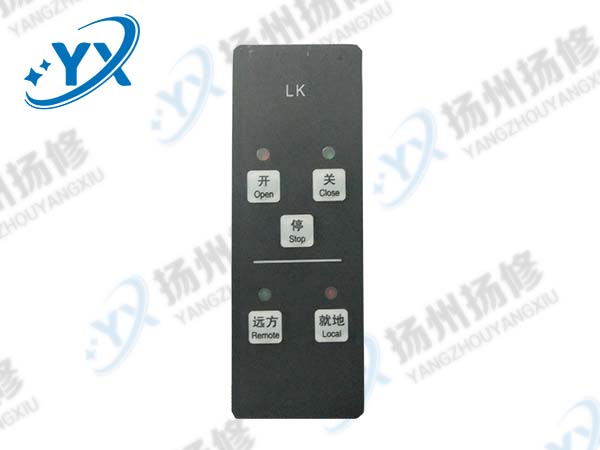

产品名称: LK-3操作面板

发布日期: 2018-12-20

点击数: 3694

询价: 点击产品询价

二维码:

简述:

产品详情

概述:

整体控制式电动执行机构(LK)是在2SA30、2SQ30开关型电动执行机构的基础上,增加了电气控制部分,即LK-1型功率控制部分,将机械传动与电气控制集为一体而构成的,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制。

电气部分由薄膜按键面板、功能板、电源及插件板和交流接触器等组成,电控部分通过插件及紧固螺栓和电动执行机构连接,可方便拆卸或更换,也可实现分体控制。

主要技术参数:

电源:AC 380V/50Hz 三相四线制

阀位信号:输出4~20mA (或0~10mA)

防护等级:IP67

环境温度:-20℃~+60℃

输出功率:0.030~15KW

操作方法 :

LK可分别在“远方”或“就地”状态下操作,当每次接通电源后均处于“远方”状态,“就地”操作按键不起作用,如果需要进行“就地”操作时,需将面板的下部盖板打开,按一下“就地”按键,将“远方”状态切换到“就地”状态,此时,远方操作不起作用,只能在就地操作面板上进行操作。就地操作结束后,应按一下“远方”按键切换到“远方”操作状态,并将面板盖上,以防误操作。

调整方法:

在调整阀位信号时需注意;LK的阀位信号,一般选用电位器(POT)作为信号传感元件。在实际调试过程中,由于信号齿轮组件的行程范围设置不同,使得电位器(POT)是旋转方向有顺时针为关或逆时针为关两种状态,在阀门调整过程中,手动或电动操作执行机构到“全关”位置,并观察电位器POT的旋转方向,此时若电位器未到终端位置,可将电位器按上面所观察到的旋转方向旋转至终端位置,如果此时开度电流表显示的电流值不在零位,并且电位器向开方向旋转时,电流反而减小,此时需将电位器的两根端线A5、C5在两芯端子处调换(端子在电动执行机构本体的控制腔内)。 当阀门处于“全关”位置,电位器(POT)顺时针或逆时针旋转至终端位置时,开度电流表指示应为4mA,此时开度电流表显示阀门处于“全关”位置。手动调整阀门至“全开”位置,电位器(POT)顺时针或逆时针旋转,旋转的角度应小于340℃而尽可能大与180℃,当阀门处于“全开”位置,开度表电流值指示应为20mA或满度,如果达不到上述要求时可在开关位置反复调节功率控制部分内部的调节电位器W2及零位调节电位器W0,使阀门在“全关”位置时开度指示为20mA或为100%的满度。当再次手动调整阀门至“全关”位置时,开度表指示应从20mA(或满度)平稳降至4mA(或零位)。

注意事项:

调整电动执行机构时,首先应检查电机的相序。操作关向按键,执行机构的输出轴应顺时针旋转,如不相符,可在电源输出端改变相序。 就地操作面板按键和远方操作按键在操作“关”或“开”后必须操作“停止”键,然后才能反向操作。当关向运行时,操作开按键,既不能停止运行,也不能改变为开向运行;开向运行时亦然。 阀位指示用的电源有LK自身提供,LK可输出4~20mA(外接负载≤750Ω)。 如果需电动操作,端子的H19和H20不能短接,短接后为自保持工作状态。
