产品名称: SDQ操作面板

发布日期: 2019-01-14

点击数: 3057

询价: 点击产品询价

二维码:

简述: SDQ操作面板

产品详情

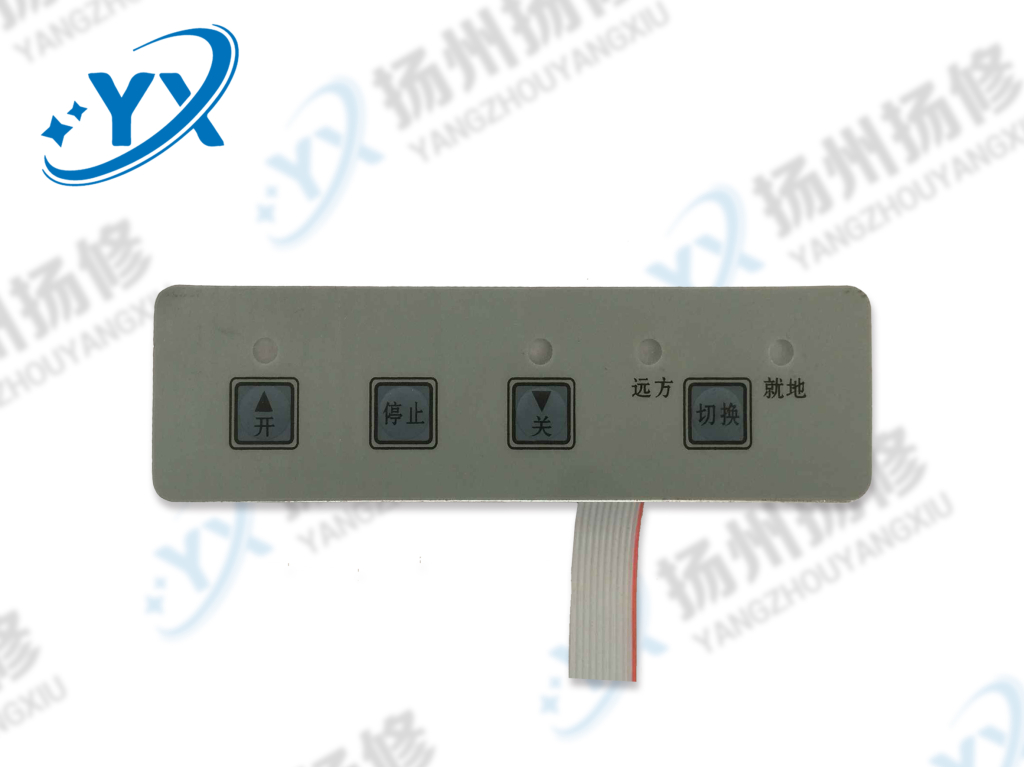

SDQ操作面板


SDQ系列部分回转/角行程/多回转电动执行机构适用于开启、关闭或调节蝶阀、球阀、挡板、闸阀、截止阀、闸门等各种运动形式的阀门。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定;隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

可实现电动阀门的现场、远程操作控制;显示阀门当前开度、状态、故障等信息,并将开度信息、运行状态以开关信号和模拟信号形式反馈到集中控制室。控制系统可通过人机交互界面在不打开罩盖的情况下,对各级控制参数进行设置。

控制系统包含以下部件:

控制面板。控制面板带有64*128点阵液晶屏和4个霍尔位置开关。可显示执行器运行状态;设置工作模式(现场、远程、停止);进行现场操作;并能进入组态状态,设置系统控制参数等。控制面板通过6芯连接线与主控板连接。

旋钮组件。旋钮组件包括位置选择旋钮和操作旋钮,旋钮背面带有磁钢,与控制面板上的霍尔位置开关配合可实现非接触式操作。

主控板。主控板安装在机身内,内置电源电路和微处理器,实现电动执行器智能控制。主控板主要功能包括:控制电源处理;模拟信号输入检测;模拟信号输出控制;开关信号输入检测;开关控制信号输出;与面板通信处理等。

绝对值编码器。编码器与执行器中转连接,用于检测阀门当前开度。编码器为12位或16位精度,SSI接口输出位置信息;

电机驱动部件。主控板直接驱动,驱动方式为继电器换向、可控硅输出,可直接实现额定电流不大于4A的三相电机可逆控制。

红外遥控器。控制面板带有红外接收功能,配合红外遥控器可进行参数设置。
