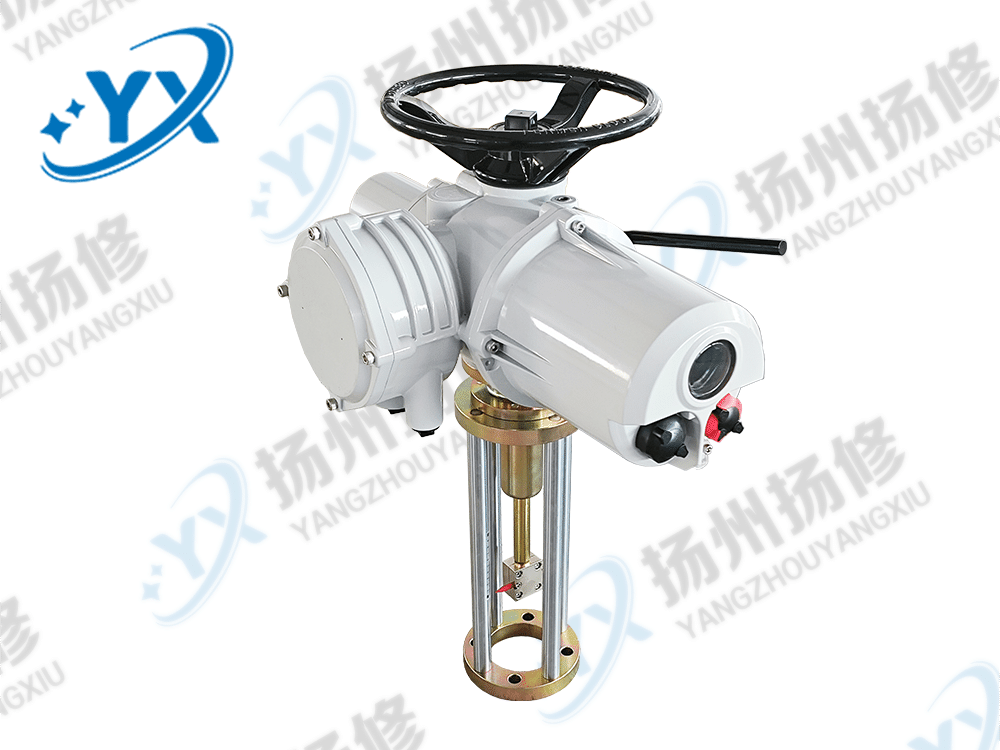

产品名称: 直行程2SA8系列

发布日期: 2023-10-20

点击数: 401

询价: 点击产品询价

二维码:

简述: 直行程2SA8系列

产品详情

可实现电动阀门的现场、远程操作控制;显示阀门当前开度、状态、故障等信息,并将开度信息、运行状态以开关信号和模拟信号形式反馈到集中控制室。控制系统可通过人机交互界面在不打开罩盖的情况下,对各级控制参数进行设置。

控制系统包含以下部件:

控制面板。控制面板带有64*128点阵液晶屏和4个霍尔位置开关。可显示执行器运行状态;设置工作模式(现场、远程、停止);进行现场操作;并能进入组态状态,设置系统控制参数等。控制面板通过6芯连接线与主控板连接。

旋钮组件。旋钮组件包括位置选择旋钮和操作旋钮,旋钮背面带有磁钢,与控制面板上的霍尔位置开关配合可实现非接触式操作。

主控板。主控板安装在机身内,内置电源电路和微处理器,实现电动执行器智能控制。主控板主要功能包括:控制电源处理;模拟信号输入检测;模拟信号输出控制;开关信号输入检测;开关控制信号输出;与面板通信处理等。

绝对值编码器。编码器与执行器中转连接,用于检测阀门当前开度。编码器为12位或16位精度,SSI接口输出位置信息;

电机驱动部件。主控板直接驱动,驱动方式为继电器换向、可控硅输出,可直接实现额定电流不大于4A的三相电机可逆控制。

红外遥控器。控制面板带有红外接收功能,配合红外遥控器可进行参数设置。

1、 工作电压范围。 三相:380VAC。范围:340VAC~420VAC

单相:220VAC。范围:200VAC~240VAC

(其他电源输入规格可定制)。

2、 工作温度范围。-20℃~70℃;

3、 存储温度范围。-40℃~85℃;

4、 使用湿度范围。≤90%RH,不结露,周围不含强腐蚀性、易燃易爆气体或粉尘。

5、 模拟信号反馈。反馈当前阀门开度信号,常规为DC4~20mA电流信号,负载能力≤750Ω;

6、 开关信号反馈。反馈6组继电器开关信号。其中1路为故障状态,其余5路可通过菜单人工编程设置;

7、 模拟信号输入。检测输入开度信号,常规为DC4~20mA电流信号,内部负载大小240Ω;

8、 开关信号输入。检测远程打开、关闭、保持、ESD紧急状态4路开关量,作为远程控制信号。

9、 各路信号隔离。各输入输出端子通过继电器、光电耦合器隔离,可承受2000V浪涌电压。

10、 驱动信号输出。继电器信号。可适用于可逆控制,接通持续率50%,每小时接通次数≤1200次;

11、 全中文LCD显示。汉字菜单显示,方便用户观察状态及操作。

12、 故障自诊断功能。出现故障自动执行保护,并能在显示屏上显示故障原因。
